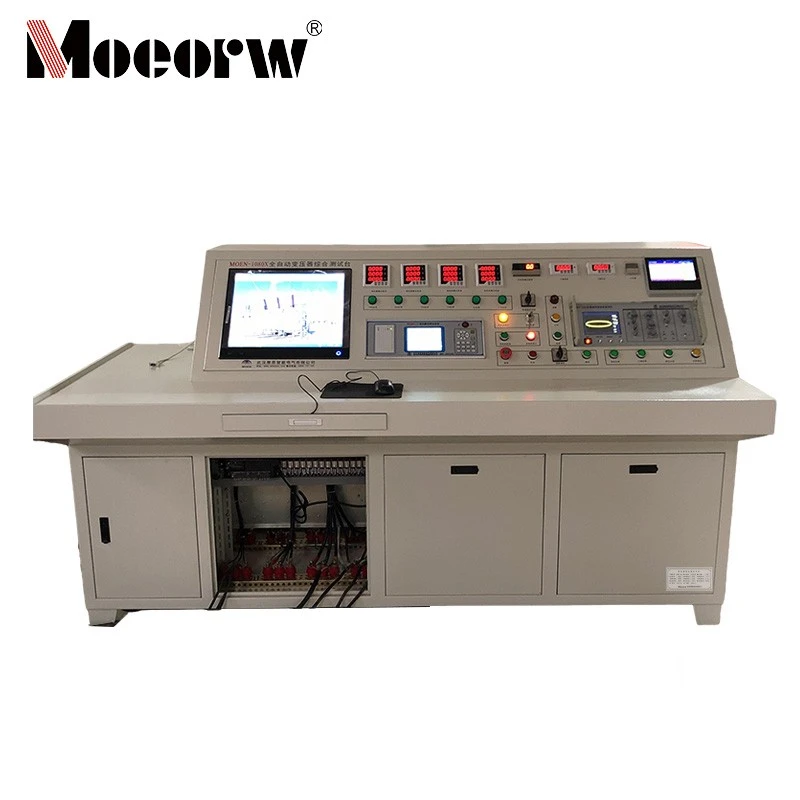

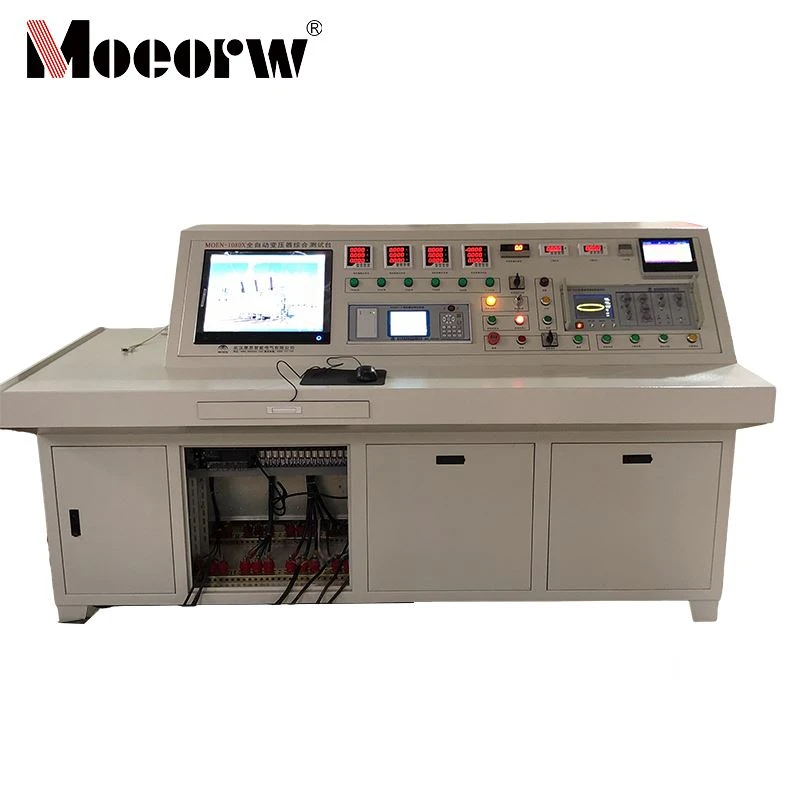

Plnoautomatický komplexný testovací stôl transformátora

Predstavenie produktu

Plnoautomatická testovacia stolica MOEORW-W1080X pre komplexné transformátory primárne testuje charakteristiky bez zaťaženia a zaťaženia výkonových transformátorov a distribučných transformátorov. Na testovaných transformátoroch môže vykonávať aj dvojfrekvenčnú indukciu a napäťovú odolnosť voči frekvencii.

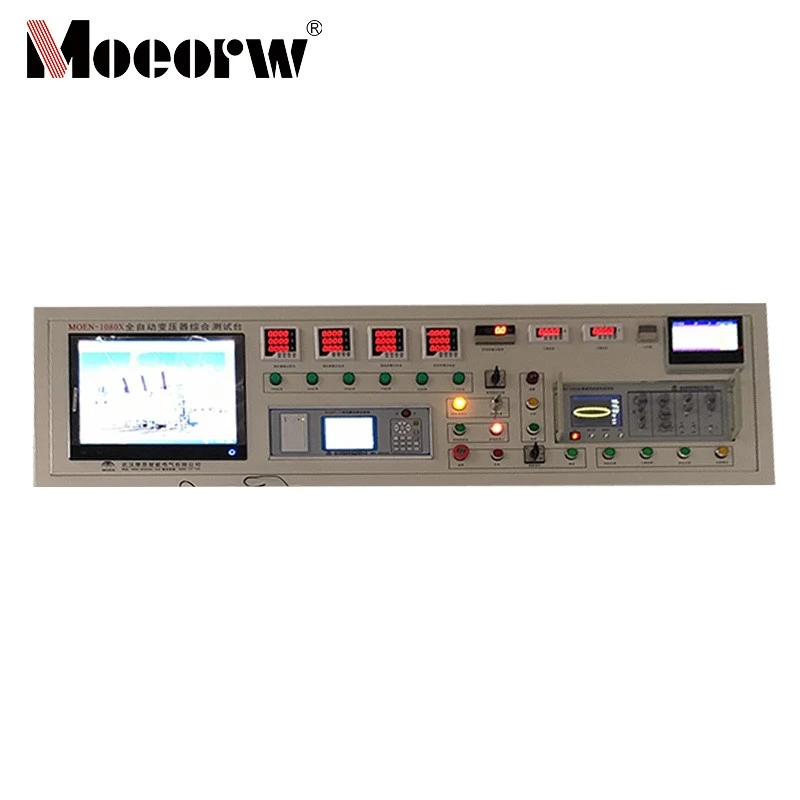

Meracia časť tohto zariadenia je riadená špičkovým-mikrokontrolérom s digitálnym displejom. Testovacie údaje pre stav bez{2}}záťaže, skratu{3}}a iných stavov sú synchrónne vzorkované mikrokontrolérom, čím sa eliminujú chyby merania spôsobené manuálnymi výpočtami zo samostatných hodnôt voltmetrov, ampérmetrov a wattmetrov v tradičných testovacích metódach.

Parameter produktu (špecifikácia)

Projekt	Rozsah merania	relatívna chyba
Napätie	0.1-650V	+ (0,2 % čítania + 0.1 % rozsahu)
Aktuálne	0.1-200A	+ (0,2 % čítania + 0.1 % rozsahu)
moc	U*I	+ (0,2 % čítania + 0.1 % rozsahu)
Účiník	0.1~0.9999	+ 3%
Transformátor	1.000-9999.9	úroveň0.2
Skupina	00-11
napájací zdroj	AC 380V+ 10 % 50 Hz₊2 %
Prostredie použitia	Rozsah prevádzkovej teploty: 0 ~ 40 stupňov; relatívna vlhkosť: 30%~90%.

Vlastnosti produktu a aplikácia

1. **Súlad s normami**: Spĺňa národné normy vrátane GB/T4776, GB/T5169 a GB/4285-1993, čím zaisťuje autoritatívne a univerzálne použiteľné výsledky testov.

2. **Komplexná funkčnosť**: Vykonáva testy charakteristík bez-zaťaženia/zaťaženia, testy odolnosti voči napätiu pri napájacej frekvencii a testy dvojitej-frekvencie indukcie. Meria základné parametre vrátane napätia, prúdu, výkonu a pomeru otáčok.

3. **Vynikajúca presnosť**: Využíva špičkové -mikrokontrolérom{2}} riadenie so synchrónnym vzorkovaním údajov, čím sa eliminujú chyby manuálneho čítania a výpočtu. Relatívna chyba merania kľúčového parametra už od 0,2 % čítania + 0.1 % plného rozsahu.

4. **Používateľské-priateľské ovládanie**: Digitálny displej s jasnými kontrolkami. Základné funkcie sa vykonávajú pomocou tlačidiel. Podporuje tlač údajov. Zjednodušený pracovný postup pre ľahké zvládnutie.

5. **Bezpečné a spoľahlivé**: Vybavené núdzovým zastavením a ochranou proti automatickému zníženiu napätia. Rýchlo preruší testovanie počas anomálií na ochranu zariadenia a personálu.

6. **Vysoká adaptabilita**: Rozsah merania napätia 0,1–650V, prúd 0,1–200A, pomer otáčok 1,000–9999,9, vyhovujúci rôznym testovacím potrebám výkonových transformátorov, distribučných transformátorov a iných testovacích vzoriek.

Podrobnosti o výrobe

Základné aplikácie zahŕňajú akceptačné testovanie vo výrobe, akceptačné testovanie inštalácie a preventívnu údržbu výkonových transformátorov a distribučných transformátorov. Prispôsobuje sa rutinnému výkonu a scenárom testovania napätia pre výrobcov transformátorov, oddelenia prevádzky a údržby energie a výskumné inštitúcie.

Kvalifikácia spoločnosti

FAQ

1)Ako by sa mali počas testovacích operácií s plne automatickým komplexným testovacím zariadením pre transformátory MOEORW-W1080X rýchlo riešiť abnormálne situácie?

Odpoveď: Ak sa počas testovania vyskytnú nezrovnalosti (napr. počas -fázy zvyšovania napätia), okamžite stlačte tlačidlo „Núdzové zastavenie“. Testovanie sa okamžite zastaví a regulátor napätia automaticky zníži napätie. Po stabilizácii zariadenia zistite príčinu abnormality. Po vyriešení resetujte zariadenie podľa postupu a reštartujte testovanie.

2) Aký je hlavný rozdiel v zapojení medzi testami bez{1}}zaťaženia a testom zaťaženia počas testovania charakteristík na komplexnom testovacom zariadení MOEORW-W1080X s plne automatickým transformátorom?

Odpoveď: Ak chcete testovať bez{0}}záťaže, pripojte svorku „Pripojiť testovaný transformátor“ testovacej stolice k nízkonapäťovej strane testovaného transformátora-. Logika zapojenia pre testovanie záťaže je identická s testovaním bez -zaťaženia, ale svorka „Connect Tested Transformer“ musí byť pripojená k vysokonapäťovej-strane testovaného transformátora a nízkonapäťová strana -musí byť skratovaná-.

3) Ak je pri vykonávaní dvojfrekvenčných testov na komplexnej testovacej stolici MOEORW-W1080X s plne automatickým transformátorom potrebné testovať viacero transformátorov za sebou, je potrebné zakaždým reštartovať generátor?

Odpoveď: Nie. Po dokončení dvojfrekvenčného-testu výdržného napätia pre jeden transformátor stlačte tlačidlo "Function Reset" a pripravte sa na ďalší test. Generátor nie je potrebné zastaviť. Po dokončení všetkých testov stlačte tlačidlo „Zastavenie generátora“, aby ste generátor vypli.
